徑向引線多層陶瓷電容器是一種常見的電子元件，用于存儲和釋放電荷以及在電路中提供電容。以下是該電容器的詳細介紹：

1.結構特點：徑向引線多層陶瓷電容器通常由多個薄片狀的陶瓷層和金屬電極交替疊加而成，形成一個多層結構。電極引線通常位于陶瓷電容器的一側，并通過引線與其他電路元件連接。該結構使得電容器在電路板上易于焊接和固定。

2.陶瓷材料：多層陶瓷電容器的薄片狀層通常由陶瓷材料制成，如氧化鋁（Al2O3）或鈦酸鋇（BaTiO3）等。這些陶瓷材料具有高介電常數和良好的絕緣性能，使得電容器能夠存儲和釋放電荷。

3.金屬電極：多層陶瓷電容器的金屬電極通常由銀或銅等導電材料制成。金屬電極與陶瓷層交替疊加形成電容的結構。金屬電極的選擇和設計對電容器的性能具有重要影響，如電容值、工作電壓和頻率響應等。

4.電容值范圍：徑向引線多層陶瓷電容器可提供廣泛的電容值范圍，從幾皮法到幾百微法不等。根據應用需求，可以選擇合適的電容值。

5.低ESR和ESL：多層陶瓷電容器具有低等效串聯電阻（ESR）和等效串聯電感（ESL），這使得它們在高頻應用中表現出較低的損耗和良好的功率傳遞性能。

6.溫度穩定性：多層陶瓷電容器具有良好的溫度穩定性，能夠在不同溫度范圍內保持相對恒定的電容值。這使得它們適用于廣泛的環境溫度條件下的電子設備。

7.應用領域：徑向引線多層陶瓷電容器廣泛應用于各種電子設備和電路中，如電源電路、通信設備、計算機、消費電子產品等。它們常用于濾波、耦合、繞組和儲能等功用，主要用于儲存和釋放電荷、提供穩定的電容，以及在電路中調整信號的頻率響應等。

綜上所述，徑向引線多層陶瓷電容器是一種常見的電子元件，具有多層結構、陶瓷材料、金屬電極、廣泛的電容值范圍、低ESR和ESL、溫度穩定性等特點。它們在各種電子設備和電路中廣泛應用，用于存儲和釋放電荷、提供電容和調整信號響應等功能。

◆特征

* 體積小，容量大，適合自動安裝的卷（編）帶包裝;

* 環氧樹脂封裝，從而具有優良的防潮性能、機械強度及耐熱性;

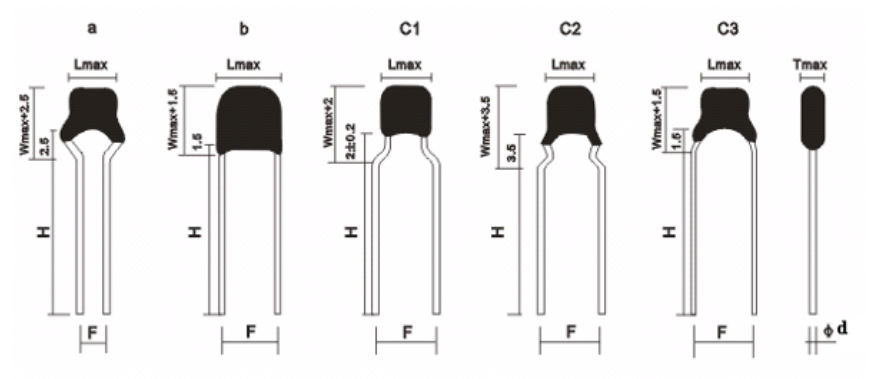

* 工業生產標準尺寸及多種腳型產品.

◆應用

* 一般用途品

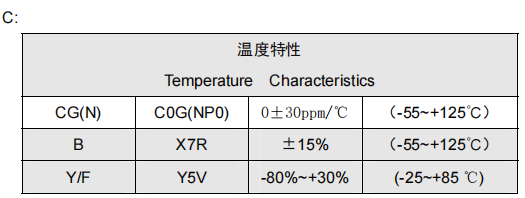

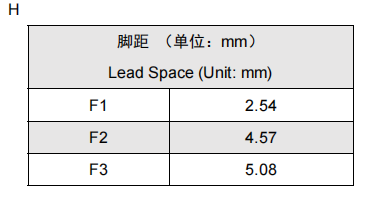

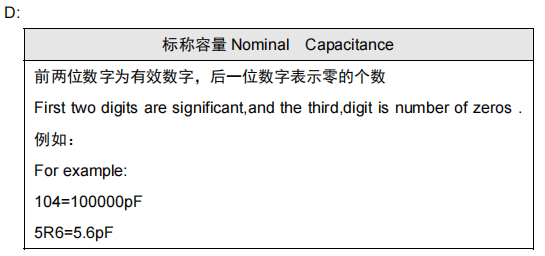

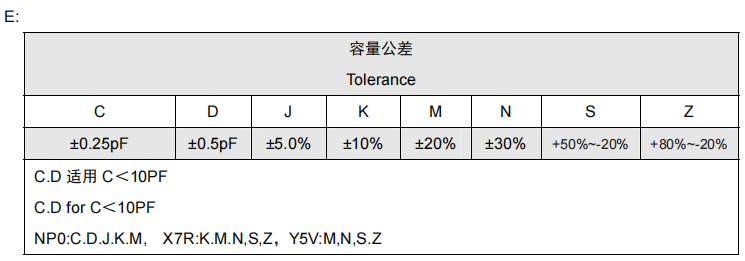

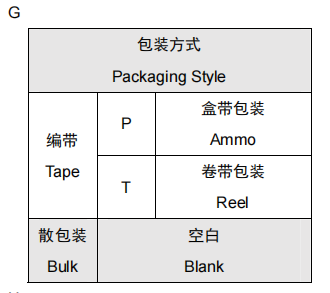

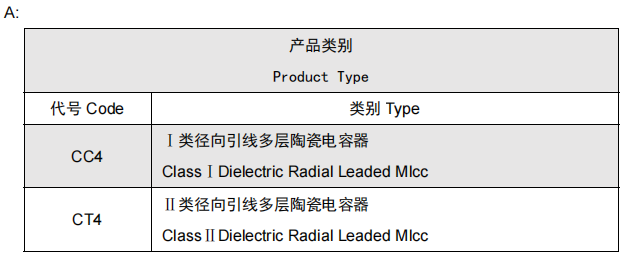

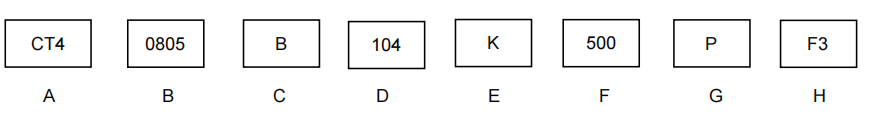

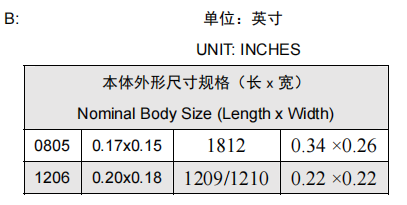

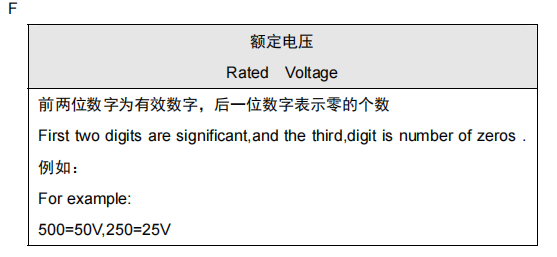

◆型號表示法

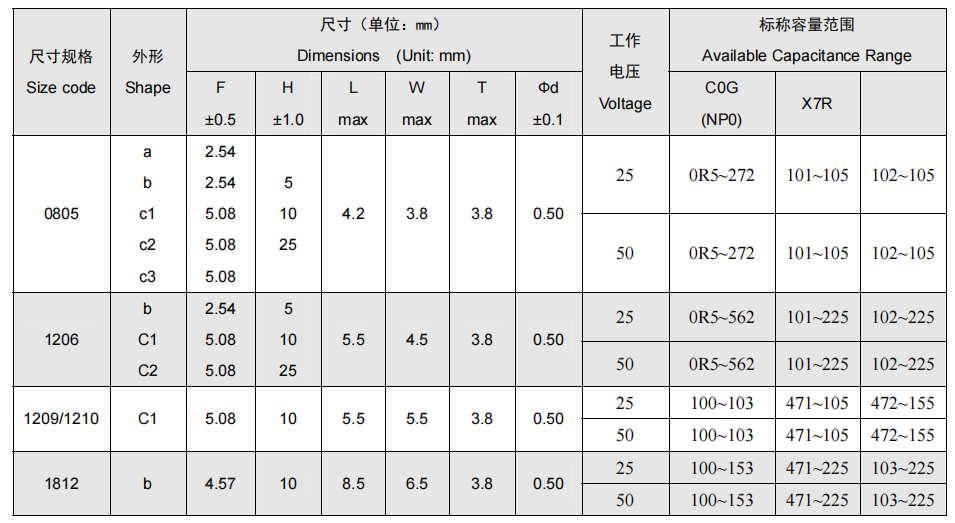

◆尺寸、工作電壓、容量關系表
