焊針型電解電容器（Radial Electrolytic Capacitors）是一種常見的電容器類型，通常用于電子電路中的濾波、耦合、解耦和儲能等應用。它們具有一定的特殊構造和性能特點，適用于各種電路設計需求。

以下是焊針型電解電容器的詳細介紹：

1.構造：

-陽極：焊針型電解電容器的陽極通常由鋁箔構成。鋁箔表面經過化學氧化處理，形成了一層絕緣氧化層（Al2O3），它充當電容器的電介質。

-電解液：焊針型電解電容器的電解液通常是一種電解質溶液，例如含有硼酸或硫酸的溶液。電解液充滿了鋁箔和另一極（通常是涂有碳或磁性材料的引線）之間的間隙。

2.極性：

-焊針型電解電容器是極性元件，需要正確連接正負極性，否則可能導致電容器損壞或短路。

-通常，焊針型電解電容器的正極端有標記或長引線，而負極端有短引線。正極端接到電路中較高電位的一側，而負極端接到較低電位的一側。

3.容量范圍：

-焊針型電解電容器的容量范圍非常廣泛，從幾微法（μF）到數千毫法（mF）不等。

-常見的焊針型電解電容器容量值包括1μF、10μF、100μF、1000μF等。某些型號的電解電容器甚至可以達到數萬μF的容量。

4. 工作電壓：

-焊針型電解電容器的工作電壓范圍較大，從幾伏特到數百伏特不等。

-具體的工作電壓需根據應用需求進行選擇，應確保電容器能夠安全、可靠地工作在所選的電壓范圍內。

5.特性和性能：

-較大的容量：焊針型電解電容器可以提供相對較大的電容值，適用于需要高電容值的應用。

-低ESR：ESR（等效串聯電阻）指電容器在工作頻率下的內部電阻。焊針型電解電容器通常具有較低的ESR值，能夠提供較低的交流電阻。

-高溫耐受性：某些焊針型電解電容器具有較高的耐溫能力，可在高溫環境下穩定運行。

-一般壽命：焊針型電解電容器具有一定的使用壽命，在正常工作條件下可以提供穩定的性能。壽命可能受到溫度、電壓、使用環境等因素的影響。

◆特征

* 壽命: 85℃ 2000 小時

* 小型化

* 符合 RoHS

◆應用

* 適用于開關電源

通信設備及其它各種電子產品

◆型號表示法

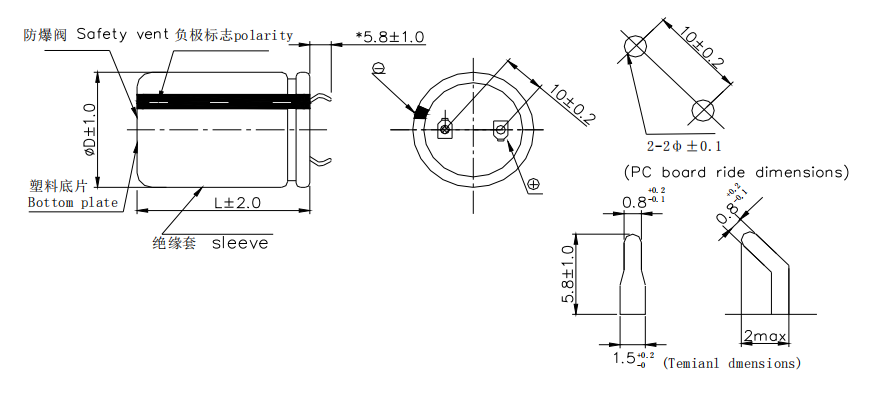

◆產品結構

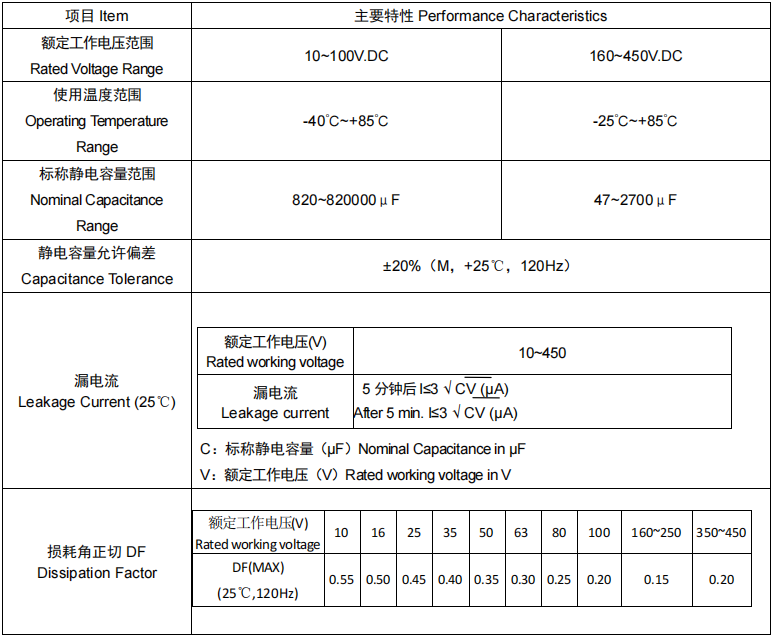

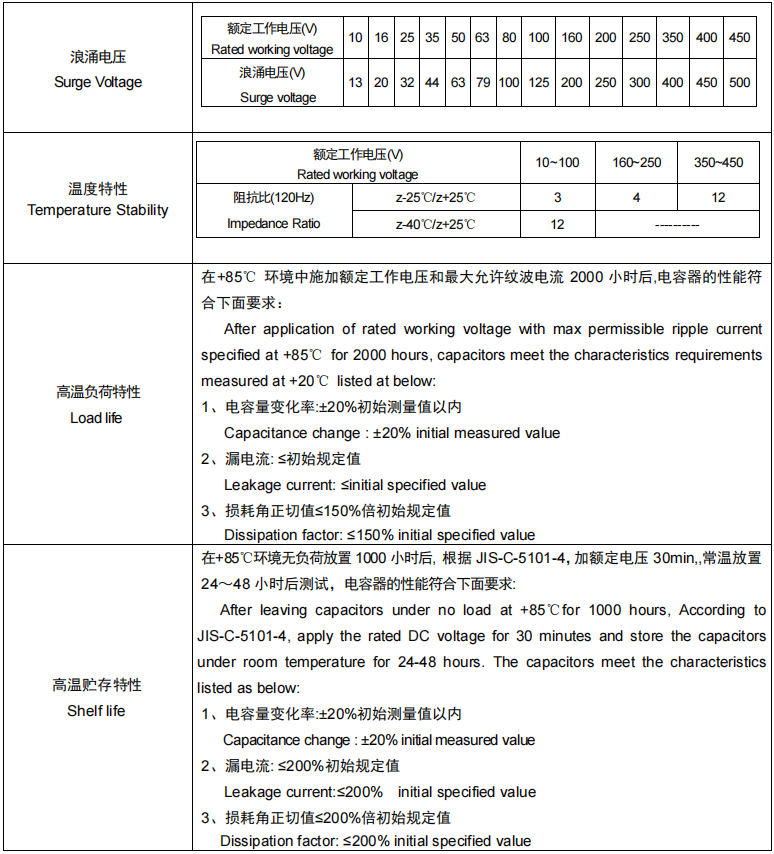

◆主要特性表

◆尺寸表、允許紋波、電流紋波電流頻率因子

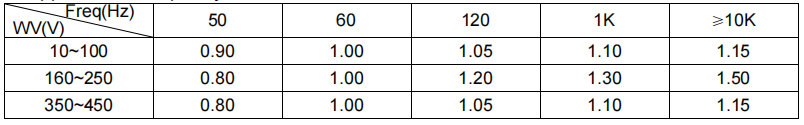

-紋波電流頻率因子

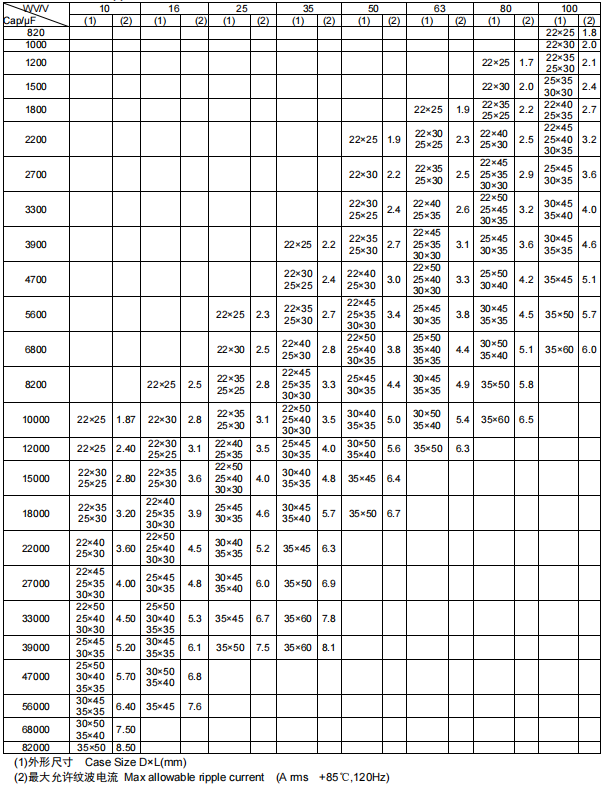

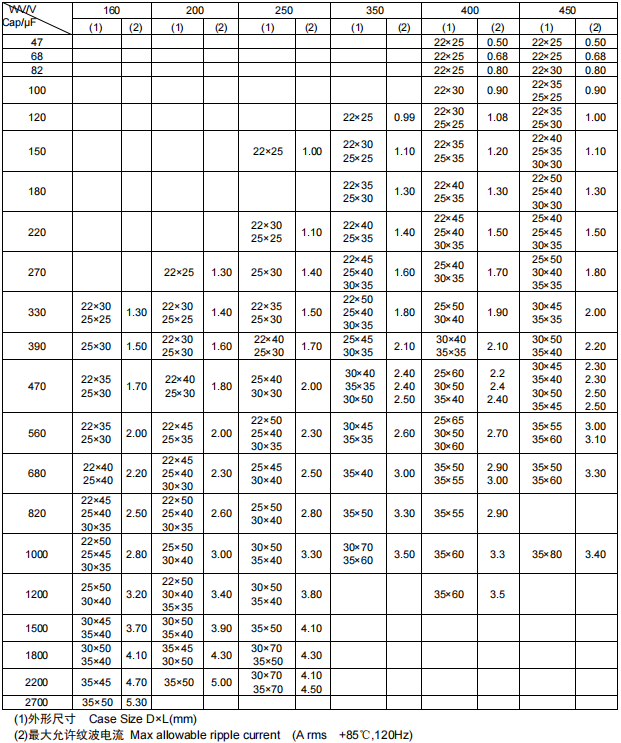

-尺寸表與允許紋波電流

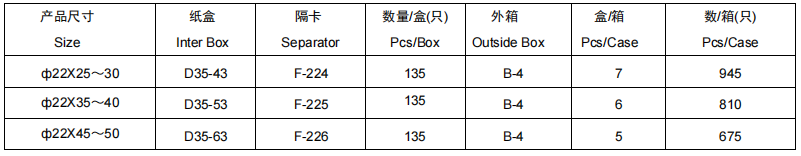

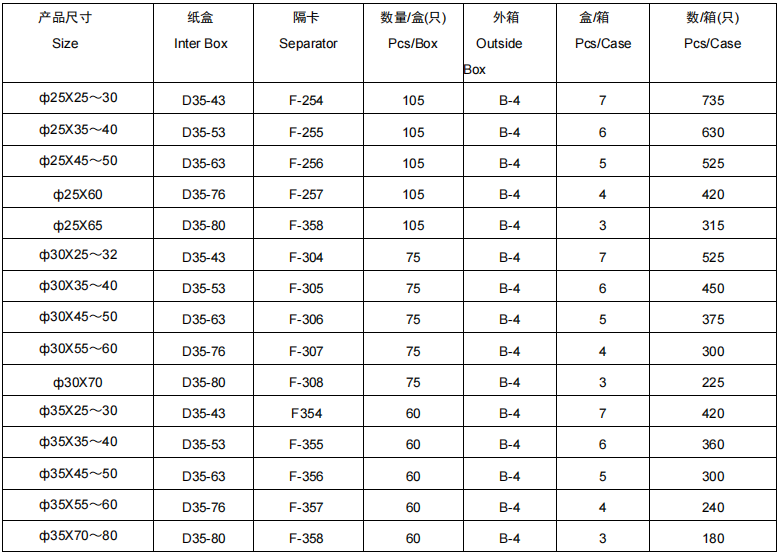

◆包裝

總結而言，焊針型電解電容器是一種常見且廣泛使用的電容器類型。它們具有較大的容量范圍、極性要求、較低的ESR和適應高溫環境的能力。在選擇焊針型電解電容器時，需考慮容量、工作電壓、極性、ESR和使用壽命等因素，以滿足特定應用需求并確保電容器的安全可靠性。

以上便是焊針型電解電容器的相關介紹。阻容1號將繼續不斷更新文章，為廣大用戶提供最新的技術資訊和產品信息，幫助用戶了解和選擇最適合自己需求的元器件。
