肖特基二極管（Schottky Diode）是一種電子器件，因其具有低電壓降和快速開關速度而廣泛應用于電源電路、高速數字電路、射頻電路等領域。相比于普通的 pn 結二極管，肖特基二極管的 pn 結由金屬與半導體材料直接接觸形成，而不是由摻雜半導體 。

其工作原理為，當肖特基二極管正向偏置時，電子從金屬側進入半導體中，此時因為金屬是導體，相比于普通的 pn 結二極管，電子在金屬側的擴散速度更快，導致二極管的正向電壓下降。而反向偏置時，肖特基二極管的正向電壓下降非常小，超出阻值范圍將會導致器件失效。

肖特基二極管的主要特點包括高頻特性好、低反向漏電流、低正向壓降、長期可靠性好等。在電路中使用肖特基二極管需要根據具體應用場合和用途來選擇器件的封裝、電性能以及參數等。

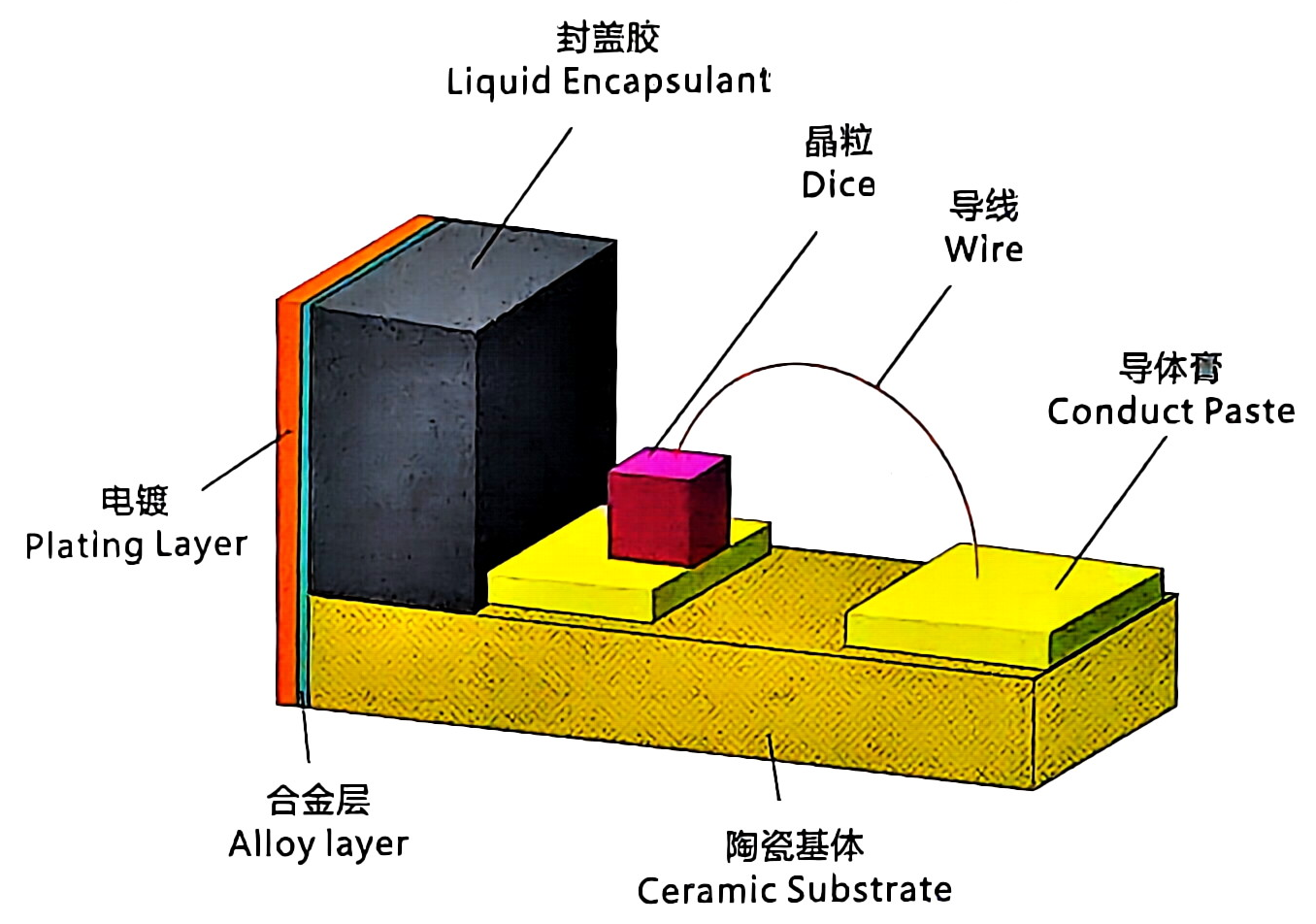

1.產品結構Product Structure

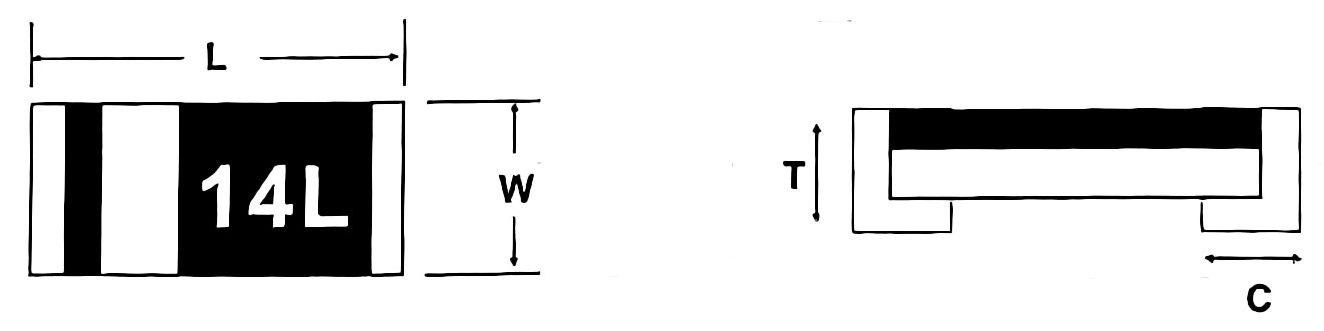

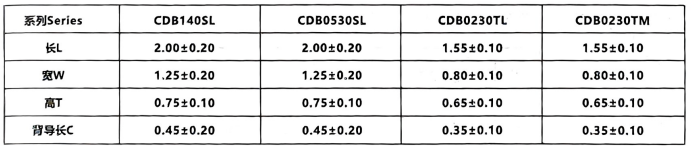

2.產品尺寸Product Size

特性Features

1. SMD模式，適合各種尺寸

SMD Chip Pattern, Available In Various Dímensions

2.電極表面為電鍍錫，適合波峰焊和回流焊

Matte Tin Plating Termination Layer for Reflow &Wave Soldering

3.產品基材為氧化鋁網瓷基板，具有抗高熱量及機械應力的能力

Aluminum Oxide Ceramic Substrate as Body, High Thermal and Mechanical Resist

應用Application

適用于各種電子電路板

For General Purpose on Eleceronics Circuit Board

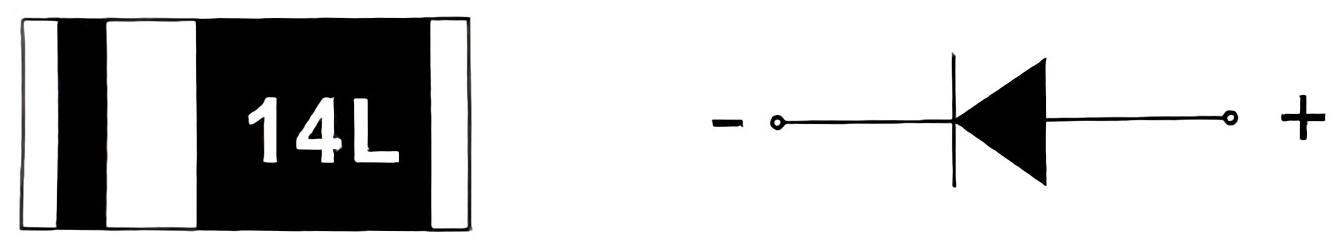

標識Marking

標記為肖特基電壓&電流代碼&陰極終端

Marking as Schottky Voltage &Current Code &Cathode Terminal

電氣特性,溫度=25℃Electrical Characteristics, Tamb=25℃

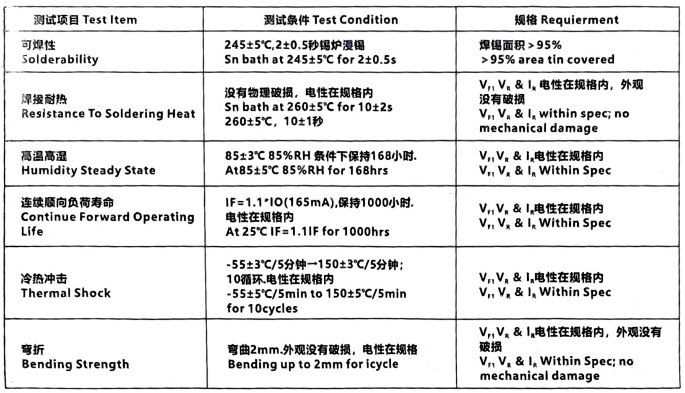

特性測試Test Characteristice

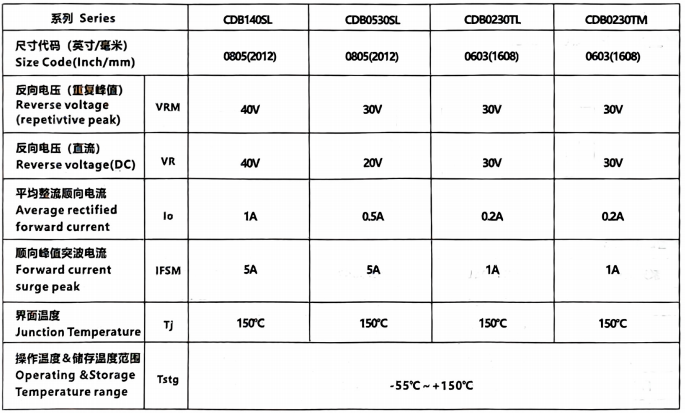

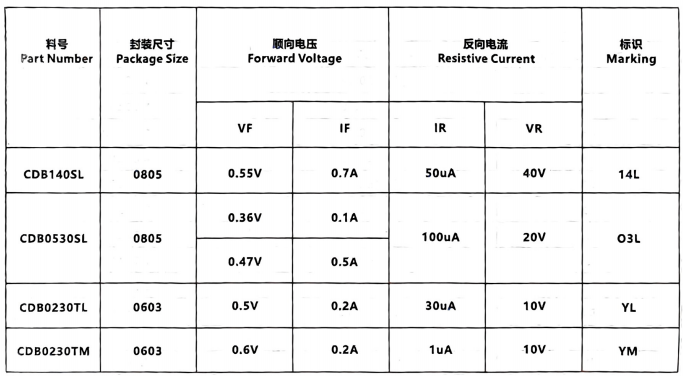

電性數據Electrical Data

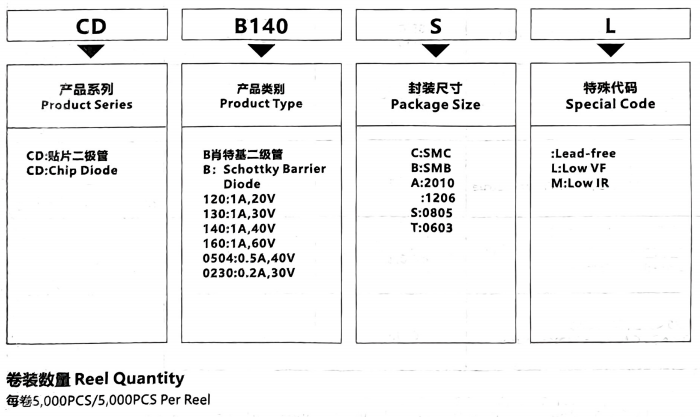

訂貨方式(例如芯片肖特基二級管0805 1A 40V Low VF)

料號(Part Number):CDB140SL

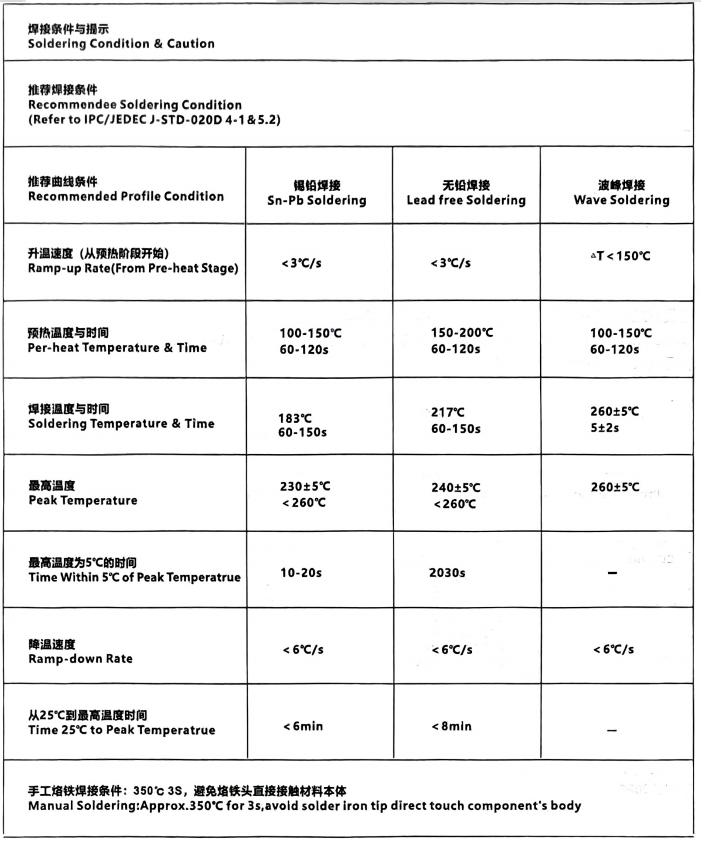

焊接條件Soldering Condition

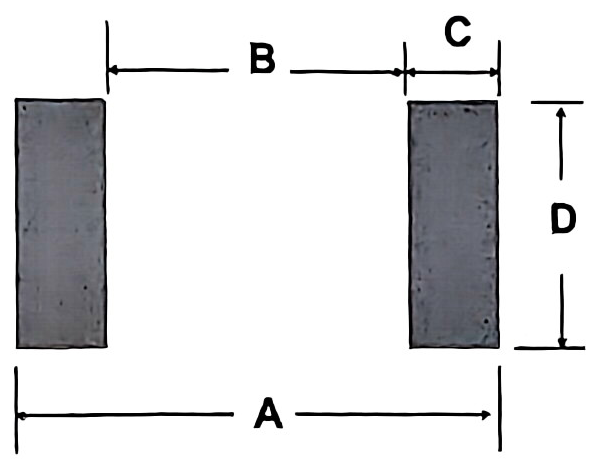

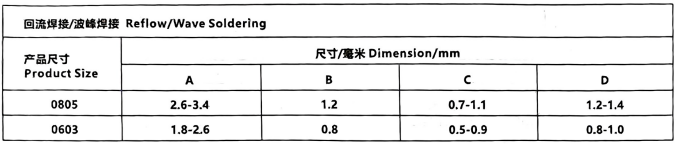

推薦焊盤尺寸Recommended Soldering PAD

儲存條件Storage Condition

由于高溫和潮濕或化學環境，產品終端的可焊性會降低.環境溫度需在40℃以下，環境相對濕度需小于75%，遠離化學物Product termination solderability can degrade due to high temperature and humidity or chemical envionment.Storage condition must be in an ambient temperature of <40°C and ambient humidity of <75%RH, and free from chemical.
